| 目 | 型号类型 | E3X-NB10 | E3X-NB40 |
|---|---|---|---|
| 控制输出 | NPN输出 | PNP输出 | |
| 连接方式 | 导线引出型 | ||
| 光源(发光波长) | 红色4元素LED(625nm) | ||
| 电源电压 | DC12 ～ 24V±10% 波动(p-p)10% 以下 | ||
| 消费电流 | 电源电压24V时，标准MOLD：720mW 以下(消费电流30mA以下) | ||
| 控制输出 | 负载电源电压：DC26.4V 以下、集电极开路输出型 负载电流：1～3 台连接时100mA 以下、4 台以上连接时20mA以下 残留电压：负载电流小于 10mA：1V 以下、负载电流10～100mA：2V 以下 无输出时电流：0.1mA 以下 | ||
| 保护电路 | 电源逆接保护、输出短路保护、输出逆接保护 | ||
| 响应时间 | 250μs | ||
| 感度设定 | 智能调谐(Smart Tuning、2点示教、最大感度调整) | ||
| 功能 | 定时器 | 无此功能 | |
| 防止相互干扰 | 无此功能 | ||
| 使用环境照度 | 受光面照度 白炽灯：20,000lx、太阳光：30,000lx | ||
| 周围温度范围 | 动作时：1～2 台连接时：-25～+55℃、 3～10 台连接时：-25 ～+50℃、 11～16 台连接时：-25 ～+45℃ 保存时：-30～+70℃(无结冰凝露) | ||
| 周围湿度范围 | 动作·保存时：35～85%RH(无结冰凝露) | ||
| 绝缘电阻 | 20MΩ以上(用DC500V 兆欧表) | ||
| 耐电压 | AC1,000V 50/60Hz 1min | ||
| 振动(耐久) | 10～55Hz 上下振幅1.5mm X,Y,Z 各方向 2h | ||
| 冲击(耐久) | 500m/s2 X,Y,Z 各方向 3 次 | ||
| 重量(本体) | 约65g | ||
| 材质 | 外壳、外罩：聚碳酸酯(PC)，导线外被：PVC | ||
输入输出回路

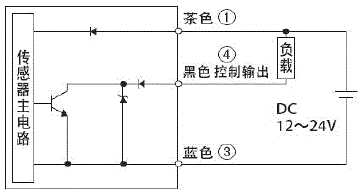

型E3X-NB10(NPN输出型式)

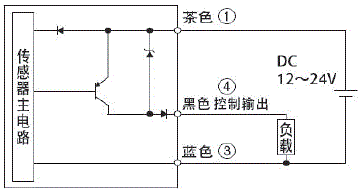

型E3X-NB40(PNP输出型式)
